冷卻塔噪聲治理項目案例-杭州之江飯店

　　一、工程簡介

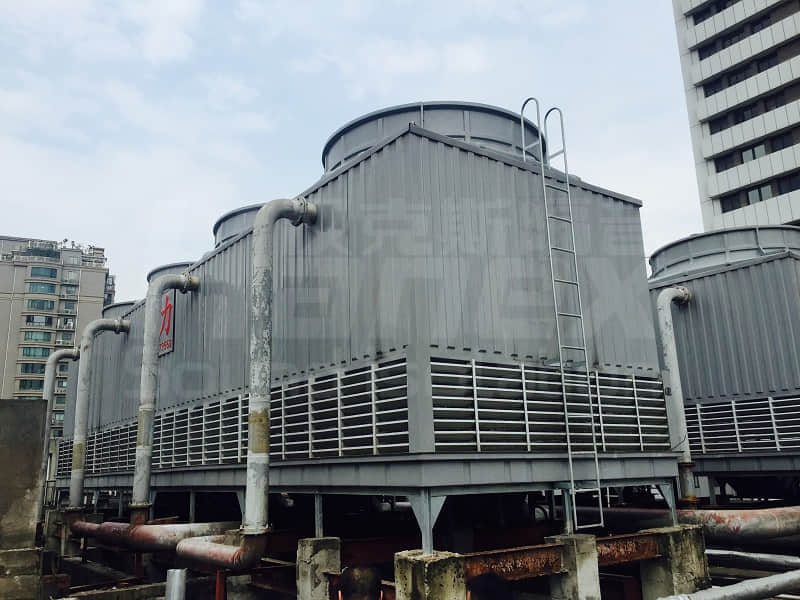

　　降噪對象：之江飯店設備房樓頂的兩套共計8臺冷卻塔設備。冷卻塔排風口噪音1m處噪聲值83~85dB(A);進風口淋水噪音約76dB(A)。每組冷卻塔設備長15.5m，寬4m，設備本體高度5.5m，基礎1.4m。

　　冷卻塔運行過程中伴隨的高噪聲對周邊的居民和酒店客房的生活帶來很多不利影響。本方案針對杭州之江飯店冷卻塔噪聲超標現象，進行針對性噪聲治理。

　　二、設計目標

　 滿足二類聲環境標準，晝間噪聲低于60分貝，夜間噪聲低于50分貝

　　三、噪聲分析

　　冷卻塔噪聲主要有風機噪聲、淋水噪聲、機械噪聲以及電機電磁噪聲等疊加而成，其中風機噪聲和淋水噪聲是主要噪聲源。

　　1)風機噪聲：風機一般為軸流風機，風量大而壓頭低，其噪聲主要是以中低頻噪聲為主的空氣動力性噪聲?？諝鈩恿π栽肼曈尚D噪聲和渦流噪聲組成，是旋轉噪聲和渦流噪聲相互混雜的結果。旋轉噪聲是由于風機葉片旋轉時，葉片打擊周圍的氣體介質、引起周圍氣體的壓力脈動而形成的。渦流噪聲又稱紊流噪聲，風機轉動時，使空氣產生紊流，在葉片的背側形成渦流，產生氣流呼嘯聲。

　　2)淋水噪聲：淋水噪聲是水從冷卻塔填料底部下落到集水池表面撞擊而產生的噪聲，在冷卻塔總噪聲級中僅次于風機噪聲，是以中高頻噪聲占主導成份的寬頻噪聲。淋水噪聲與淋水高度、水量、水滴細化程度、填料材料和形式等有關。

　　3)機械噪聲：冷卻塔機械噪聲主要是電機及其減速傳動系統產生的噪聲。電機機械噪聲主要是由轉子不平衡引起的低頻聲、軸承摩擦和裝配誤差引起的高頻噪聲、結構共振產生的噪聲組成。電機皮帶減速傳動多采用三角皮帶，其發生的噪聲不大;當采用齒輪減速傳動時，齒輪嚙合發生的撞擊與摩擦會產生振動和噪聲。

　　4)電磁噪聲：電磁噪聲是由于電機空隙中磁場脈動、定子與轉子之間交變電磁引力、磁致伸縮引起電機結構振動而產生的噪聲。電磁噪聲的大小與電動機的功率及極數有關。

　　5)風機、電機及減速系統振動產生的固體傳聲也不可忽視

　　四、冷卻塔噪聲治理方案設計

　　(1)根據客戶要求，結合我公司往期同類型設備噪聲控制經驗，設計隔聲屏障控制該冷卻塔噪聲影響。

　　1、根據客戶要求將隔聲屏障設計為U型。距離冷卻塔間隙為1.5m。并在頂端將屏障向內折彎，折彎長度0.5m，折彎角度45度。

　　2、根據甲方提供資料，項目施工地點位于杭州，溫暖多雨、四季分明。1月平均氣溫4.7℃，低-5.4℃， 7月平均氣溫28.1℃，高氣溫38.4℃;7月晴熱少雨，常有伏旱。年降水量1500毫米左右。

　　考慮這一氣候現狀，屏障鋼構采用小型桁架結構，主立柱選用 Hw125*125型鋼，支撐立柱選用方管，內部采用 6#和8#角鋼連接。柱間距控制在3m 以內;同時地面基礎采用獨立基礎，并且屏障底部采用條形圈梁連接，必要時桁架與原設備鋼結構連接加固。鋼結構底部采用鋼筋混凝土作為基礎。

　　3、本項目聲屏障采用金屬模塊式吸隔聲屏障，屏障暫定總長度49m，屏障頂標高7.5米，屏障實體高度6m，底部1.5m采用鋼筋混領土結構。屏障板本體隔音量為 25dB 以上，屏障插入損失為 10~15dB。

　　(2)隔聲屏的技術要求

　　1、隔聲屏的降噪效果。

　　1)隔聲屏障板塊的聲隔量達到Rw≥25dB(A)。該項技術數據可通過國家相關檢測機構出據的檢測報告證明;或施工期間提交復檢，經相關檢測機構檢測達到以上要求。

　　2)隔聲屏障實地降噪效果。小降噪量要求≥10dB。

　　以上兩條必須同時達到要求，才可視為屏障整體降噪達標。

　　2、抗風能力：≥10級;

　　3、抗震等級：≥8級;

　　4、屏體使用年限：15年;鋼構25年;

　　(3)隔聲屏障材質要求：

　　1、外表層：鍍鋅鋼板，外表面噴塑處理;

　　2、阻尼層：滿粘固定，密度，針對31.5-1KHZ配置;

　　3、吸引玻璃棉板塊：容重，吸聲系數≥0.90(出具檢驗報告、復檢報告);

　　4、防水玻纖布：高密度、無紡、憎水;

　　5、鍍鋅穿孔板：穿孔率根據要求，單面噴塑處理;

　　(4) 材質及鋼結構要求

　　采用A級防火等級的材料，降噪效果不受溫度、濕度、冰雪和雨等氣候因素影響，且應能滿足在給定環境條件下穩定運行的要求。

　　采用吸聲、隔聲、阻尼等綜合降噪技術，其聲學性能滿足整體隔聲要求。

　　1、屏障吸隔聲板塊

　　屏障吸隔聲板塊結構應選用耐腐蝕、防火、抗老化的材料和設備，使用壽命15年以上，并且15年免維護。

　　2、屏障鋼結構

　　隔聲屏障立柱設計為H型鋼，高度6米。

　　1)主體鋼結構制作要求

　　鋼結構制作嚴格執行《鋼結構制作工藝規程》(DBJ08-216-95)，檢驗嚴格執行《鋼結構工程施工質量驗收規范》(GB50205-2001)。

　　2)鋼結構表面處理

　　油漆處理方式：進行表面除銹預處理，油漆采用環氧富鋅底漆和醇酸磁漆，總共四遍，干膜總厚度≥100μm。

　　五、降噪效果

　　根據現場降噪需求，通過聲屏障的隔音處理，將飯店冷卻塔影響區域的噪聲控制在晝間低于60分貝，夜間低于50分貝，滿足相關標準要求。
