一種廠界冷卻塔噪聲治理項目中，降噪不影響能耗的方案

制藥廠廠界處布置有6臺圓形逆流式冷卻塔運行時產生的噪聲，使廠界噪聲排放超標，因此公司領導要求對冷卻塔進行降噪治理。實測冷卻塔設備1m處噪聲約83dB，對應廠界處噪聲約69dB，設計一種廠界冷卻塔噪聲治理項目中，降噪不影響能耗的方案，如下。

廠界冷卻塔噪聲標準

根據國家標準《工業企業廠界環境噪聲排放標準》GB12348-2008中相關條文規定，廠界噪聲排放應滿足3類標準要求，即廠界圍墻外1米處，晝間噪聲值≦65dB(A)，夜間噪聲值≦55dB(A)。如受背景噪聲影響，將按國家標準進行修正。

廠界冷卻塔噪聲源

冷卻塔噪聲是指冷卻塔運行時，風機的進排風空氣動力噪聲、淋水噪聲及電動機電磁噪聲，以及水泵、配管、閥門、塔體向外輻射的噪聲。冷卻塔排風口噪聲比進風口噪聲高5~10dB(A)，屬于中低頻噪聲。

冷卻塔內循環熱水從淋水裝置下落時，與塔底接水盤中的積水撞擊產生的淋水聲屬于中高頻噪聲，淋水聲的大小與淋水高度和單位時間的水流量有關。

冷卻塔降噪原則

冷卻塔整體噪聲一般在31.5~2000Hz之間，噪聲級為55~85dB(A)。冷卻塔噪聲的治理需要考慮設備正常運行的通風需求，盡量不降低設備運行效能。除此而外，還要考慮降噪結構的布局，要結合現場環境，并便于冷卻塔設備的檢修維護。

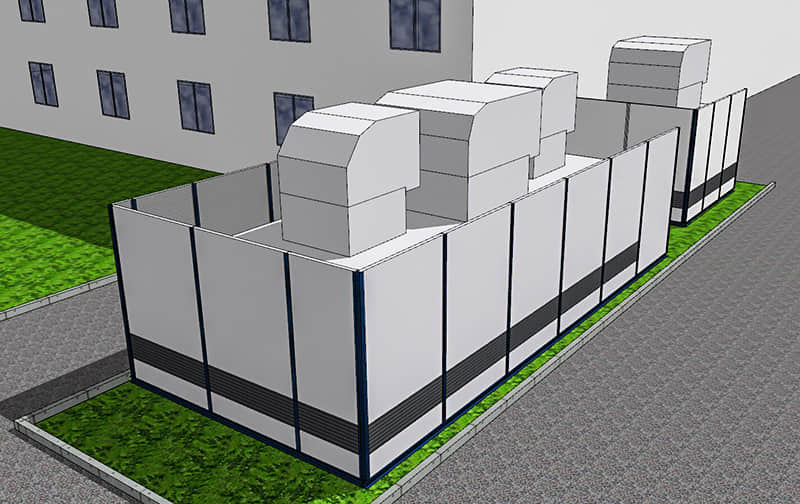

冷卻塔降噪方案設計

經與業主方技術人員溝通，對冷卻塔噪聲源分析，以及對現場環境的勘測，設計針對噪聲源頻譜特性，采用隔音、消聲、等綜合治理措施，對冷卻塔噪聲進行有效治理，在不影響設備正常運行的前提下，確保降噪效果。

(1)冷卻塔頂部出風口處安裝出風消聲器，由于冷卻塔分布為兩兩一組分布在一排，設計在每兩臺冷卻塔風口安裝聯通消聲器，可更好的滿足冷卻塔出風，只開一臺時，出風效果更好。

(2)為了更好的保護廠界區，消聲器導流板將風向?qū)е聫S房一側，同時消聲器插片下部留有一段緩流空間，既能起到緩流作用，也能為作為后期設備檢修空間。

(3)冷卻塔淋水噪聲通過安裝聲屏障進行控制，聲屏障形狀為C型，扣在廠房墻面上。由于下部冷卻塔需要進風，在下部安裝進風消聲器，滿足冷卻塔進風?？紤]聲屏障圍擋設備較多空間較小，分別在C型聲屏障每一側設計一扇隔聲門，方便對設備檢修。

(4)由于6臺冷卻塔間有水泵電機等設備，其噪聲會從頂部繞射至圍墻處，所以在中間兩臺冷卻塔間封板，以控制器噪聲向廠界處傳播。

(5)廠房墻面上有一處排風管，其距離廠界較近，需要對其進行處理，設計在風口位置安裝消聲器。
