裙樓冷卻塔降噪案例-長興開元名都酒店

　　一、項目概況

　　長興開元名都酒店裙樓屋頂安裝三組冷卻塔。三臺設備運行時噪聲值預計達到85分貝以上，對酒店高層客房產生了噪聲污染。冷卻塔噪聲主要集中在中低頻段，該頻段噪聲具有傳播距離遠、治理難度大的特點，由于低頻噪聲可直達人的耳骨，客人在休息時聽到此聲音會能使人煩躁激動，影響酒店入住體驗。

　　二、降噪目標

　　為使降噪工程實施后，酒店客房內聲環境噪聲值的明顯降低，客戶對自身管理和降噪目標提出要求，一致商定本工程降噪目標為：達到社會生活噪聲排放源邊界噪聲排放限值二類區排放標準，白天60分貝，晚上50分貝。即在酒店客房內1米開窗測試。

　　三、裙樓冷卻塔噪聲源分析

　　本項目對周圍聲環境產生不良影響的設備，主要為三臺冷卻塔機組。主要噪聲為出風口排氣噪聲、進風噪聲、管道振動輻射噪聲等。其中冷卻塔的出風口排風噪聲是主要噪聲源，以出風口噪聲大，頻率范圍以250~2000Hz低中高頻分布，頻帶寬、傳播距離遠。

　　冷卻塔出風口噪聲比進風口噪聲高10dB(A)左右，故當出風口噪聲值在85dB(A)時，進風口噪聲在75dB(A)左右。

　　出風口噪聲是空氣動力性噪聲，包括旋轉噪聲和湍流噪聲。旋轉噪聲是風機葉片旋轉時周期性打擊空氣而引起的氣體壓力脈動噪聲;湍流噪聲主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。

　　由于出風口噪聲為中低頻噪聲，傳播距離遠，其對高層建筑及遠處影響大，故需著重處理。

　　四、裙樓冷卻塔噪聲治理方案

　　4.2 出風口消聲器降噪措施設計方案

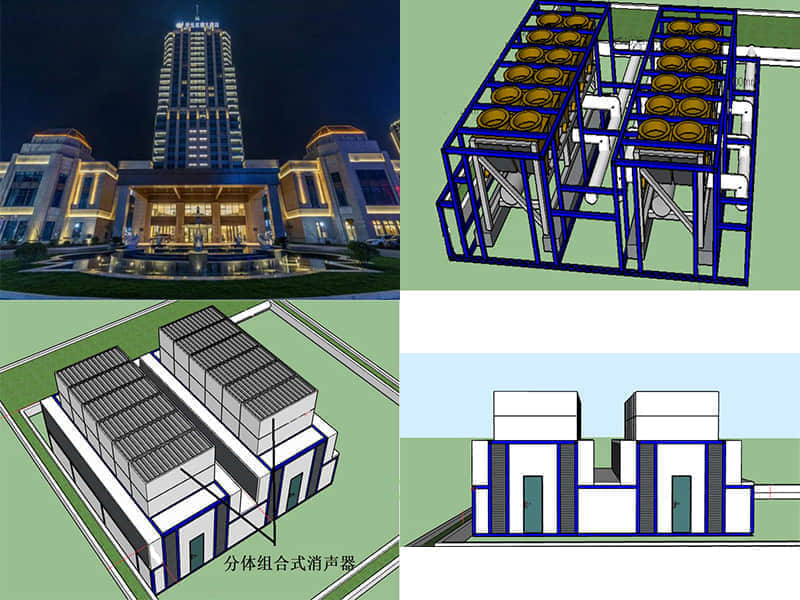

　　為防止出風口噪聲輻射，且保證順暢通風，不影響散熱，決定在出風口處安裝出風彎頭消聲器，其為阻抗復合消聲器。

　　現設計冷卻塔出風口的出風消聲器尺寸為： L2500mm*W2500mm*H1200mm，數量10套，消聲器設計消聲量≥20 dB(A)。

　　消聲器的消聲插片與消聲器平臺設置緩流區，高度為1000mm。消聲器出風口高度設計1200mm，消聲插片間距為100mm。彎頭消聲器安裝在整體鋼構框架上。

　　由于排出氣體含水分較大，容易使超細玻璃絲棉受潮，從而減低降噪效果，我們采用憎水無堿玻璃絲布對玻璃棉進行包裹。由于消聲器內部面層均采用穿孔板結構，若有積水可順利從孔洞排出，故無需增設排水槽。再加上大量氣流從消聲器內部排出，若設置排水槽也無法將積水排出。

　　4.3 設備吸隔聲屏障圍護

　　為進一步的控制冷卻塔工作運行時產生的噪聲往四周擴散，在冷卻塔機組的四周設計吸隔音屏障，屏障設置高度為5米，吸收直達聲波，衰減穿透反射的二次噪聲，是一項增強輔助措施。

　　吸隔聲屏障屏體采用復合吸隔音板塊，屏體厚度為100mm，固定高度為500mm，長度為2500mm。吸隔音板塊背面板采用鍍鋅鋼板，中間填充厚度100mm的超細纖維玻璃棉，超細玻璃棉用高密度吸音玻璃絲布包裹，正面采用鍍鋅穿孔板，內龍骨采用鍍鋅鋼板折成。

　　綜合考慮現場環境，可充分利用現有環境，節省施工成本的情況下，我方建議吸隔聲屏障屏體及基礎均采用H型鋼，屏體立柱橫向與冷卻塔框架連為一體。立柱底部與冷卻塔基礎和女兒墻相連接，特殊情況下單獨澆筑混凝土基礎。

　　4.4 技術說明

　　1.吸隔聲板總厚度100mm，外層采用厚1.2mm鍍鋅鋼板，內層采用厚1.0mm鍍鋅穿孔板，中間填充48kg/m3離心玻璃棉，吸音棉用高密度無堿憎水玻璃布包裹。內龍骨采用2mm鍍鋅鋼板折成。鍍鋅鋼板鍍鋅層厚度不小于120μ，鋁合金孔板要求穿孔率為25%。外層及內層板表面采用噴塑處理。

　　2.鋼架現場焊接制作，未注明焊接要求處均采用滿焊，焊縫高度不小于5mm，焊接處除焊渣，刷富鋅底漆兩道，氟碳面漆兩道。

　　3.鋼架底部與冷卻塔基礎植筋連接，植筋施工按圖施工，植筋拉拔強度≥65KN/根，植筋膠水選用國內優級膠水。植筋螺桿強度等級8.8級，表面進行熱鍍鋅處理，植筋螺桿處不得施焊。鋼架受力結構采用固定在設備基礎或采用地梁與設備基礎連接，不直接連接地面，否則會破壞防水層。

　　4.所有聲學材料燃燒性能應達到GB 8624 B級以上要求。

　　5.降噪措施實施后，不得對冷卻塔本身進風與出風造成較嚴重的阻力，進而降低冷卻塔設備效率。

　　6.隔音或消音設施應做好防腐涂層，保證構件的使用壽命不少于10年
